Listrik Dasar

TL;DR

Listrik adalah aliran muatan listrik, biasanya elektron, melalui suatu penghantar. Kita akan memahami konsep dasar seperti arus, tegangan, dan hambatan, yang saling berhubungan dan menjelaskan bagaimana listrik bekerja dalam rangkaian. Memahami prinsip ini penting untuk mengerti banyak teknologi di sekitar kita.

1. The Mental Model

Bayangkan listrik seperti air yang mengalir dalam pipa. Tegangan adalah tekanan air yang mendorongnya, arus adalah seberapa banyak air yang mengalir, dan hambatan adalah seberapa sempit atau kasar pipa tersebut yang menghambat aliran air.

2. The Core Material

Listrik adalah tentang pergerakan muatan. Secara sederhana, ketika elektron (muatan negatif) bergerak dari satu tempat ke tempat lain, itulah listrik.

Arus Listrik (I)

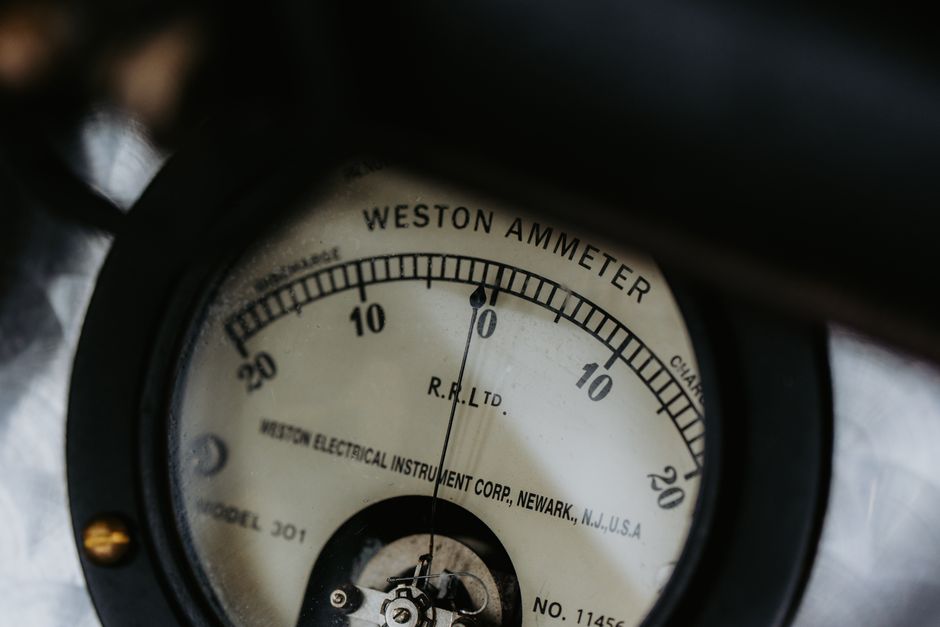

Photo by Jo Sins on Pexels

Arus listrik adalah laju aliran muatan listrik. Kita mengukurnya dalam Ampere (A). Bayangkan seberapa banyak elektron yang melewati satu titik per detik. Arah arus konvensional adalah dari positif ke negatif, meskipun elektron sebenarnya bergerak dari negatif ke positif.

Tegangan Listrik (V)

Photo by hartono subagio on Pexels

Tegangan listrik (juga disebut beda potensial atau voltase) adalah gaya pendorong di balik aliran muatan. Kita mengukurnya dalam Volt (V). Ini seperti perbedaan ketinggian air yang menciptakan tekanan untuk mengalir. Semakin tinggi tegangan, semakin kuat dorongan untuk muatan bergerak.

Hambatan Listrik (R)

Photo by Luke Miller on Pexels

Hambatan listrik adalah oposisi terhadap aliran arus. Kita mengukurnya dalam Ohm (Ω). Bahan yang berbeda memiliki hambatan yang berbeda. Konduktor (seperti logam) memiliki hambatan rendah, memungkinkan arus mengalir dengan mudah. Isolator (seperti karet) memiliki hambatan tinggi, mencegah aliran arus.

Hukum Ohm

Photo by Zacharias Korsalka on Pexels

Ketiga konsep ini (arus, tegangan, hambatan) dihubungkan oleh Hukum Ohm, yang menyatakan bahwa arus (I) yang mengalir melalui suatu konduktor sebanding dengan tegangan (V) yang diterapkan padanya dan berbanding terbalik dengan hambatannya (R).

Persamaan Hukum Ohm:
$V = I \times R$

Dari persamaan ini, kita bisa mendapatkan:
$I = V / R$
$R = V / I$

Ini adalah dasar untuk menganalisis hampir semua rangkaian listrik sederhana.

graph TD
    A["Tegangan (V)"] --> B{"Hukum Ohm"}
    C["Arus (I)"] --> B
    D["Hambatan (R)"] --> B
    B --> E["Aliran Listrik"]
    E --> F{"Peralatan Elektronik Berfungsi"}

Rangkaian Listrik

Rangkaian listrik adalah jalur tertutup tempat arus listrik dapat mengalir.
* Rangkaian Seri: Komponen dihubungkan satu demi satu. Arus yang sama mengalir melalui setiap komponen, tetapi tegangan terbagi. Jika satu komponen rusak, seluruh rangkaian terputus.
* Rangkaian Paralel: Komponen dihubungkan berdampingan. Tegangan yang sama diterapkan pada setiap komponen, tetapi arus terbagi. Jika satu komponen rusak, komponen lain masih bisa berfungsi.

3. Worked Example

Mari kita hitung arus yang mengalir melalui sebuah lampu.
Sebuah lampu memiliki hambatan (R) sebesar 10 Ohm dan dihubungkan ke sumber tegangan (V) sebesar 12 Volt. Berapa arus (I) yang mengalir melalui lampu tersebut?

Menggunakan Hukum Ohm:
$I = V / R$
$I = 12 \text{ Volt} / 10 \text{ Ohm}$
$I = 1.2 \text{ Ampere}$

Jadi, arus sebesar 1.2 Ampere mengalir melalui lampu tersebut.

4. Key Takeaways

• Arus adalah aliran muatan, tegangan adalah dorongan, dan hambatan adalah oposisi terhadap aliran.
• Hukum Ohm ($V = I \times R$) menjelaskan hubungan fundamental antara ketiganya.
• Arus diukur dalam Ampere (A), tegangan dalam Volt (V), dan hambatan dalam Ohm (Ω).
• Rangkaian seri memiliki satu jalur arus, sedangkan rangkaian paralel memiliki beberapa jalur arus.
• Memahami konsep dasar ini adalah kunci untuk menganalisis dan merancang sirkuit listrik.

Kesalahan umum yang harus kamu hindari:
- Mengira arus dan tegangan itu sama; ingat, arus adalah apa yang mengalir, tegangan adalah dorongan untuk mengalir.
- Lupa bahwa Hukum Ohm hanya berlaku untuk komponen linear seperti resistor.
- Salah mengartikan arah arus konvensional dengan arah gerak elektron.
- Mengabaikan pentingnya hambatan; bahkan kabel pun punya hambatan kecil.

5. Now Try It

Bayangkan kamu memiliki sebuah pemanas listrik dengan hambatan 25 Ohm. Jika kamu ingin arus sebesar 4 Ampere mengalir melaluinya, tegangan berapa yang harus kamu berikan? Gunakan Hukum Ohm untuk menemukan jawabannya dan tuliskan langkah-langkahmu.
